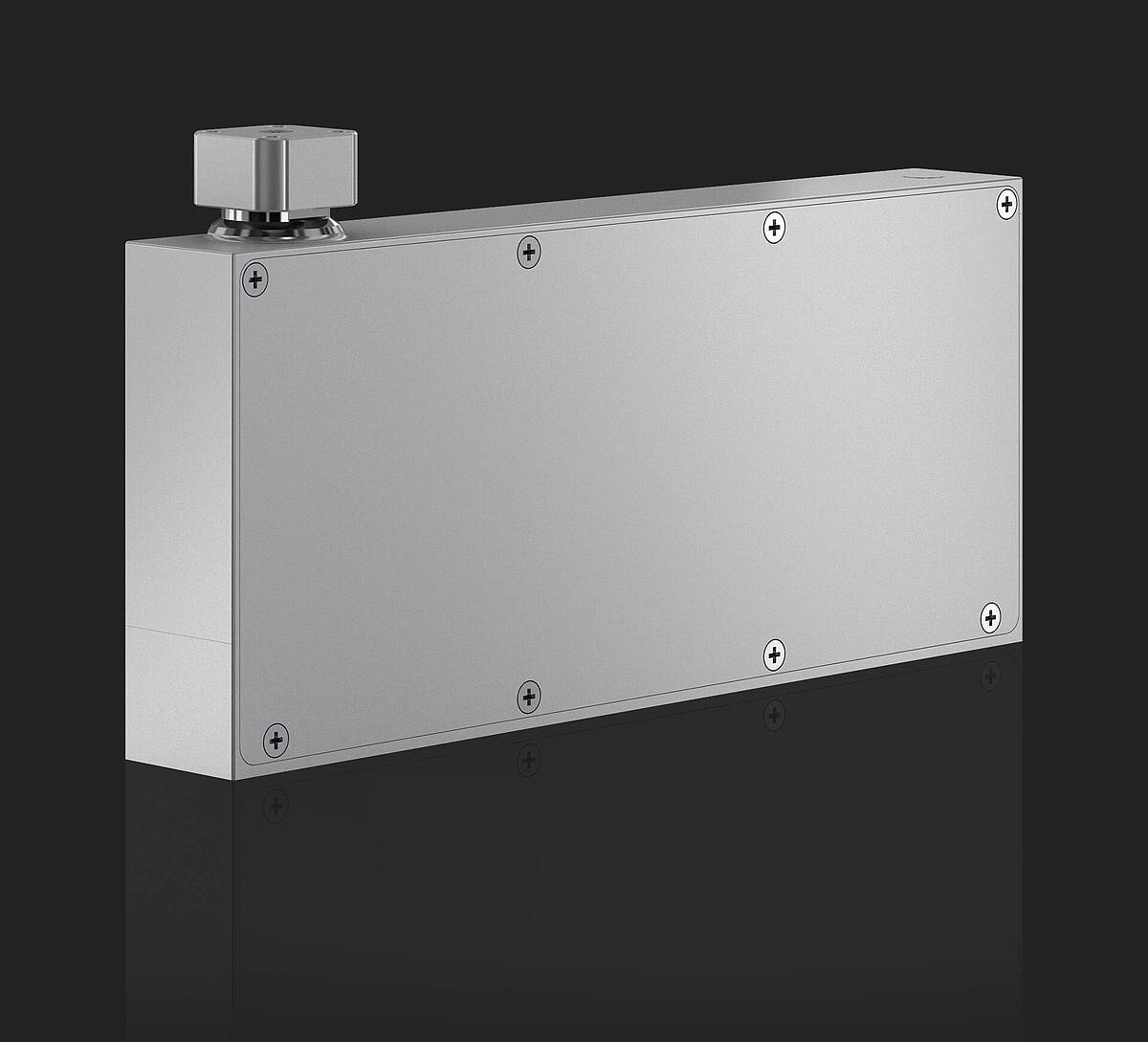

Cellule de pesage SX-M-FS

Les cellules de pesage de la série SX-M-FS couvrent une plage de mesure allant jusqu'à 60 g. Une grande variété d'interfaces permet à ces cellules de pe-sage de communiquer avec toutes les commandes disponibles sur le marché. Pour des raisons techniques de pesage, l'électronique est installée dans un boî-tier séparé. Cela empêche le dévelop-pement de chaleur préjudiciable pour un pesage rapide et ultraprécis, notamment pour les applications multipistes. Aucun refroidissement complexe n'est donc nécessaire.



Plage de mesure jusqu'à 60 g

Comme alternative au boîtier électro-nique, la cellule de pesage peut être utilisée avec les composants du sys-tème MMS 2 (MMS 2 = système modu-laire multipiste). Ces composants ont un indice de protection IP65 et ne doivent pas être montés dans une armoire de commande additionnelle. La compen-sation active des vibrations (CAV) peut également être utilisée en combinaison avec le MMS 2. Pour les applications multipistes en par-ticulier, la cellule de pesage offre une solution pratique pour un logement hy-giénique.
L'exécution brevetée du plateau de pesée permet un montage/démontage facile, tout en garantissant l'étanchéité de l'ensemble.

Les cellules de pesage sont disponibles en différentes versions pour répondre aux exigences les plus diverses :

Sortie de charge en haut :

  • avec bague de serrage pour le mon-tage (secondaire) de capot
  • la hauteur de montage est de 89 mm

Sortie de charge à l'avant :

  • avec bague de serrage pour le mon-tage (secondaire) de capot
  • la hauteur de montage est de 84 mm

Des informations détaillées sur MMS2 sont disponibles dans une documentation séparée.

Vous avez besoin d'une solution per-sonnalisée ? N'hésitez pas à nous contacter.



Performance

Plage de mesure max. (g)60
Résolution (g)0.00002
Précharge max. (g)60
IP (indice de protection)40

Caractéristiques techniques

Caractéristiques

  • Plage de mesure jusqu'à 60 g, couverte par 3 types
  • Plage de précharge additive jusqu'à 60 g
  • Plateau de pesée à l'avant
  • Construction très étroite en carter aluminium avec électronique séparée
  • Applications multipistes à partir de 25 mm d'entraxe entre les pistes
  • Interface 1 : CAN, RS 422, Profibus DP, Profinet IO, Ethernet/IP, EtherCAT
  • Interface 2 : RS 232 pour le service et la configuration
  • Fréquence d'échantillonnage 1 ms
  • Adapté pour MMS

Options

10: RS 422 au lieu d'une interface CAN

11: Mode Bus (par défaut)

12: Résolution d'affichage élevé)

13: Canaux E/S binaires (par défaut)

14: Algorithme de remplissage

25: Compensation de précharge

34: Raccordement en bas pour l'électronique séparée (par défaut pour la version en acier inoxydable)

35: Profibus DP au lieu d'une interface CAN

36: Ethernet/IP au lieu d'une interface CAN

37: Profinet IO au lieu d'une interface CAN

38: EtherCAT au lieu d'une interface CAN

39: Powerlink (uniquement pour MMS 2)

40: Bride de fixation en bas (uniquement pour la version en aluminium)

43: Plateau de pesée à l'avant

Domaines d'utilisation

  • Systèmes de pesage multipistes
  • Contrôle de processus (IPC)
  • Construction mécanique spécia-lisée
  • Machines de remplissage et d'emballage

Types de la série SX-M-FS

TypePlage de mesurePréchargeRésolution
SX-M 10/30-FS10 g30 g0.00002 g
SX-M 30/60-FS30 g60 g0.00005 g
SX-M 60/60-FS60 g60 g0.0001 g
