Contrôle optique combiné avec des scanners à rayons X

Outre détecter des corps étrangers, une combinaison entre scanner à rayons X et système d'inspection optique permet d’examiner d'autres paramètres produits, tels que les étiquettes, les informations de lot et dates de péremption imprimées sur l'emballage.

Deux systèmes d'inspection se transforment en un seul appareil – l'encombrement est divisé par deux par rapport à deux appareils individuels. Le modèle SC-V de Wipotec offre des possibilités d'inspection très étendues pour une sécurité et une qualité maximale des produits.

L'inspection par rayons X et les systèmes d'inspection optique

Avec le modèle SC-V, Wipotec offre une solution composée d'une inspection par rayons X et d'un contrôle optique pouvant être utilisée pour beaucoup plus que la simple détection de corps étrangers. Ce système compact peut être utilisé pour bon nombre de fonctions d'inspection supplémentaires ayant toutes pour but de garantir une assurance qualité aussi étendue que possible pour les denrées alimentaires – dans un encombrement minimum.

Le contrôle optique s'effectue par le bas (bottom-up) et par le haut (top-down). Un décalage en hauteur dans la voie de transport permet un fonctionnement sans rideaux, car les ouvertures de transport sont protégées à tout moment du rayonnement grâce à cette structure. Le système SC-V convient donc particulièrement bien aux produits légers et plats, tels que de la charcuterie en emballage thermoformé, les gâteaux individuels, les gâteaux secs ou brownies.

Contactez-nous maintenant

Un système d'inspection – de nombreuses tâches d'inspection en un seul passage

Des systèmes d'inspection optique en complément de scanners à rayons X hautes performances : Outre la détection par rayons X, ils vérifient entre autres l'exactitude des informations imprimées sur les produits (données de lot, valeurs nutritionnelles, conservation, codes à barres et autres), assurent une impression parfaite et contrôlent le bon positionnement et la lisibilité de toutes les étiquettes (OCR et OCV).

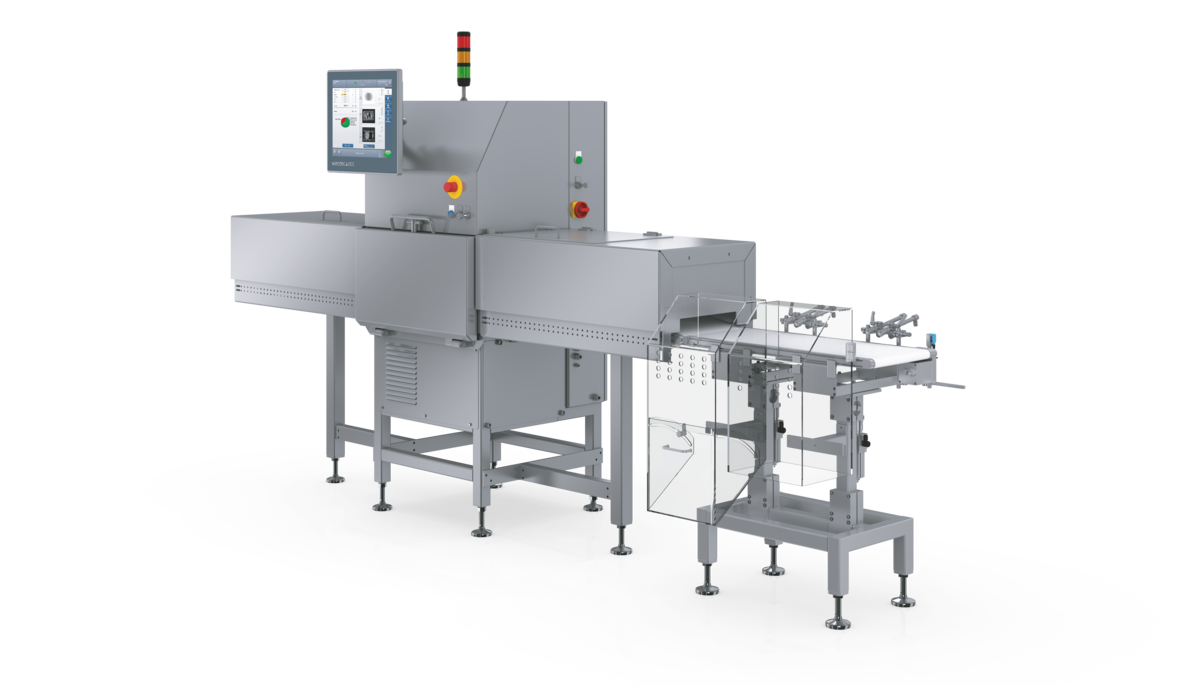

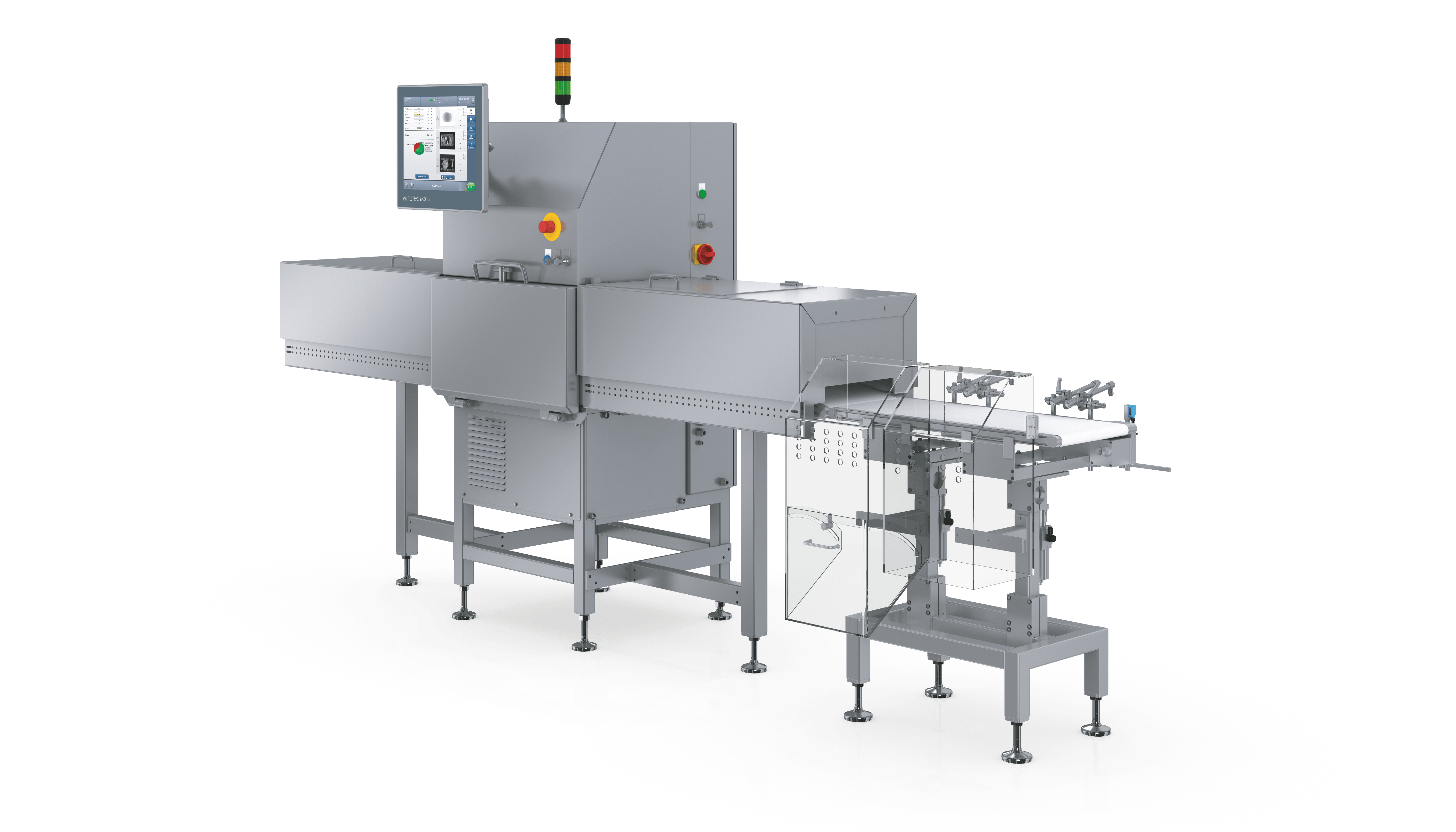

SC-V de Wipotec : La combinaison entre un scanner à rayons X hautes performances et un système d'inspection optique permet de saisir en un seul passage différents paramètres produit.

Exemples des nombreuses tâches d'inspection :

  • Détection des corps étrangers
  • Contrôle de lisibilité et de position de toutes les étiquettes
  • Détection de la position ou de la rotation d'étiquettes
  • Détection de produits brisés
  • Contrôle des dimensions du suremballage et du produit
  • Vérification de l'intégrité du scellement
  • Lecture de codes à barres ou de textes
  • Vérification des films supérieurs
  • Contrôle de manquant
  • Contrôle d'attache
  • Détermination de la masse
  • Contrôle du niveau de remplissage

Détection d'inclusions de produit grâce aux systèmes d'inspection optique

Dans cet exemple d'application, le modèle SC-V détecte des inclusions de produit dans le scellement avec des films transparents.

À gauche : Mini-financier, scellé individuellement, en lumière ambiante

À droite : Image de contrôle optique du mini-financier, des inclusions de produits sont visibles dans le scellement de droite.

Vers la recherche de produits

Hygiene requirements and high-speed inspection technology

Malgré les exigences d'hygiène rigoureuses dans le domaine alimentaire et la saisie de nombreux paramètres produits, le modèle SC-V peut être exploité à grande vitesse. Dans l'application actuelle avec les mini-financiers, la combinaison de contrôle optique et inspection par rayons X est utilisée à une vitesse d'environ 50 m/min et une cadence allant jusqu'à 280 unités/min.

Des soufflettes d'air grande vitesse permettent une éjection fiable. L'utilisation se fait via un grand écran couleur sur lequel sont affichées les images d'inspection actuelles.

Excellentes propriétés hygiéniques :

  • Nettoyage aisé et approfondi
  • Éjection de produits incriminés dans des bacs collecteurs séparés
  • Respect de tous les critères de nettoyage et exigences d'hygiène de l'industrie alimentaire
  • Respect de l'indice de protection IP54
